USB PL2303HX - UART RS232 TTL конвертер, Arduino використовується для програмування мікросхем мікроконтролерів, що підтримують рівні сигналів TTL (0 – 5В). Практичне застосування - прошивка різних пристроїв на мікроконтролерах.
PL2303 USB - RS232 TTL конвертер має два інтерфейси для підключення до компютера і для підключення програмованих пристроїв:
для підключення пристрою до компютера використовується стандартний USB інтерфейс;

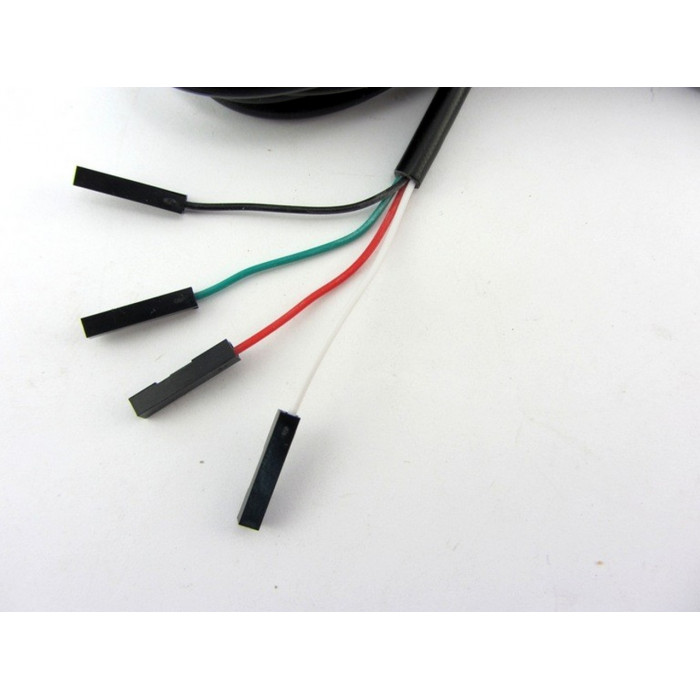

для підключення програмованих пристроїв використовується 4-провідний інтерфейс. Це 4 провідника з конекторами типу «мама» на кінці, під штирьові контакти з відстанню між контактами 2,54 мм Розєми типу «мама» не зєднані між собою в один коннектор, що дає свободу їхнього переміщення.
Позначення контактів:
5V - живлення пристроїв з рівнем сигналу TTL 5В (червоний провідник);
RXD – прийом даних (білий провідник);
TXD – передача даних (зелений провідник);
GND – загальний контакт (чорний провідник).
Довжина цих провідників 1 метр.
Живлення конвертора здійснюється від USB порту компютера напругою в 5 Ст.
Характеристики:
поддерживается операционными системами Win7/Vista/XP/2000/ME/98;
конвертер, собран на микросхеме PL-2303HX;
Universal Asynchronous Receiver-Transmitter (UART) – универсальный асинхронный приёмопередатчик;
напряжение питания: 5В (от USB порта компьютера);
интерфейс подключения к компьютеру: USB 2.0;
поддержка уровней сигналов TTL 5В;
на плате конвертера есть контактные площадки для других сигналов, которые присущи для интерфейса RS-232;
длина кабеля с проводниками: 1 метр;
4 проводника с коннекторами типа «мама» на конце, под штыревые контакты с расстоянием между контактами 2,54 мм;
вес: 26 г.
