- Наявність: На складі

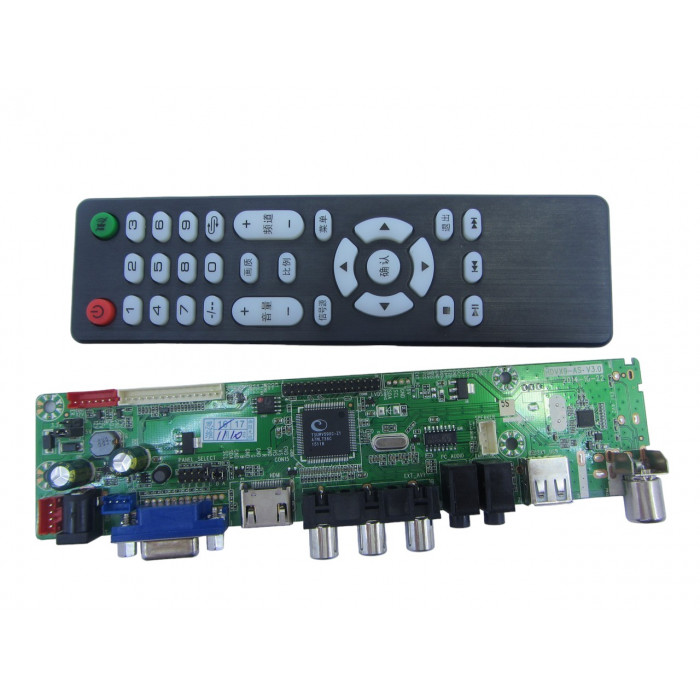

Універсальний скалер (контролер монітора) HDVV9-AS V3.0 V59 - це повноцінна платформа , яка дозволяє з практично будь-якої матриці зробити телевізор. І як показує практика з моніторів виходять телевізори набагато краще, так як у них значно краще дозвіл і перенесення кольорів ніж у телевізійних матриць за ту ж ціну.
Підтримка матриць 12-32 дюйма.Максимальне дозвіл 1920х1200.
Параметри прошивки вибираються згідно з характеристиками вашої матриці і виставляються за допомогою джамперів і таблиці дозволів на платі.
Підтримка ТБ + VGA + AV + USB + HDMI.Дозволяє програвати відео у форматі 1080р H. 264 TS,MEPG, MOV,VMA,JPEG,PNG,BMP,MP3,WAV.
Підтримка відтворення зі знімного носія через USB 2.0.
Характеристики:
МК плати - TSUMV59XU
Харчування плати - 12v
Напруга живлення матриці вибирається джампером - 3.3 V , 5V або 12V
На платі є роз'єм:
1. Invertor - для підключення інвертора підсвічування монітора або контролера led підсвічування
2. IR для підключення пульта, інфрачервоних приймача пульта
3. OSD клавіатурний модуль або ж кнопки управління (до 6 кнопок управління)
4. гніздо живлення 12вольт
5. вихід LVDS
6. вихід на динаміки L та R -
7. VGA гніздо
8. компонентний вхід "Тюльпан"
9. гніздо USB
10. гніздо HDMI
11. гніздо аудіо вхід 3.5 мм стерео мініджек
12. гніздо аудіо вихід 3.5 мм стерео мініджек
13. антенний вхід

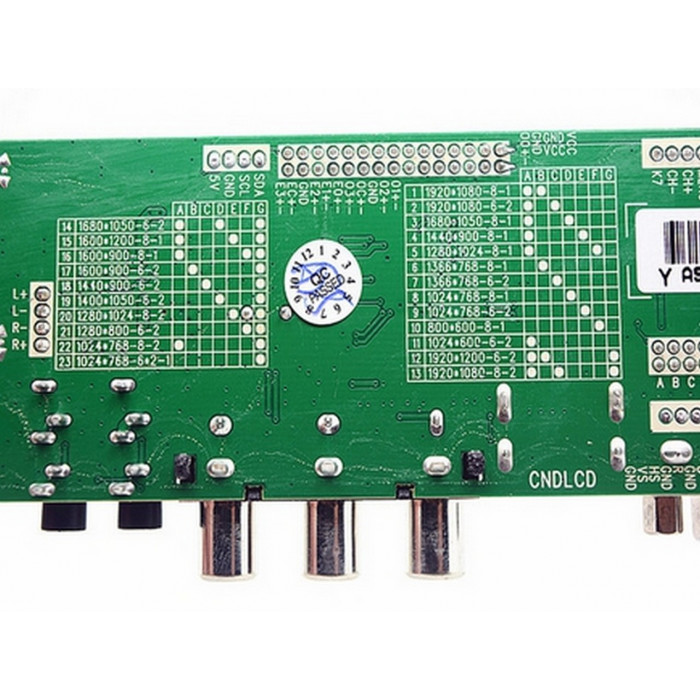

Можливо встановити такі дозволи з допомогою перемичок на платі і таблиці на бекплейте :
8bit 1ch 1024X480
6bit 1ch_1024X600
6bit 2ch_1024X600
6bit 1ch_1024X768
6bit 2ch_1024X768
8bit 2ch_1024X768
8bit 2ch_1024X768
6bit 1ch_1152X768
6bit 1ch_1280X390
8bit 1ch_1280X480
6bit 1ch_1280X600
8bit 1ch_1280X768
8bit 1ch_1280X768
6bit 1ch_1280X854
6bit 1ch_1280X800
8bit 1ch_1280X960
8bit 2ch_1280x1024
8bit 1ch_1366X768
6bit 1ch_1366X768
8bit 2ch_1366X768
8bit 2ch_1440X900
6bit 2ch_1440X900
6bit 2ch_1440X960
6bit 2ch_1400X1050
6bit 2ch_1600X900
8bit 2ch_1600X1024
6bit 2ch_1600X1200
6bit 2ch_1680X1050
8bit 2ch_1680X1050
6bit 2ch_1920X1080
8bit 2ch_1920X1080
6bit 2ch_1920X1200
8bit 2ch_1920X1200
(2?15PIN/2.0): LVDS вихід терморегулятори
NO. |символ | значення
1 VSEL Power Supply for Panel +
2 VSEL Power Supply for Panel +
3 VSEL Power Supply for Panel
4 GND Ground
5 GND Ground
6 GND Ground
7 TXO0 - LVDS ODD 0 - Signal
8 TXO0+ LVDS ODD 0+ Signal
9 TXO1 - LVDS ODD 1 - Signal
10 TXO1+ LVDS ODD 1+ Signal
11 TXO2 - LVDS ODD 2 - Signal
12 TXO2+ LVDS ODD 2+ Signal
13 GND Ground
14 GND Ground
15 TXOC - LVDS ODD Clock - Signal
16 TXOC+ LVDS ODD Clock+ Signal
17 TXO3 - LVDS ODD 3 - Signal
18 TXO3+ LVDS ODD 3+ Signal
19 TXE0 - LVDS EVEN 0 - Signal
20 TXE0+ LVDS EVEN 0+ Signal
21 TXE1 - LVDS EVEN 1 - Signal
22 TXE1+ LVDS EVEN 1+ Signal
23 TXE2 - LVDS EVEN 2 - Signal
24 TXE2+ LVDS EVEN 2+ Signal
25 GND Ground
26 GND Ground
27 TXEC - LVDS EVEN Clock - Signal
28 TXEC+ LVDS EVEN Clock+ Signal
29 TXE3 - LVDS EVEN 3 - Signal
30 TXE3+ LVDS EVEN 3+ Signal
