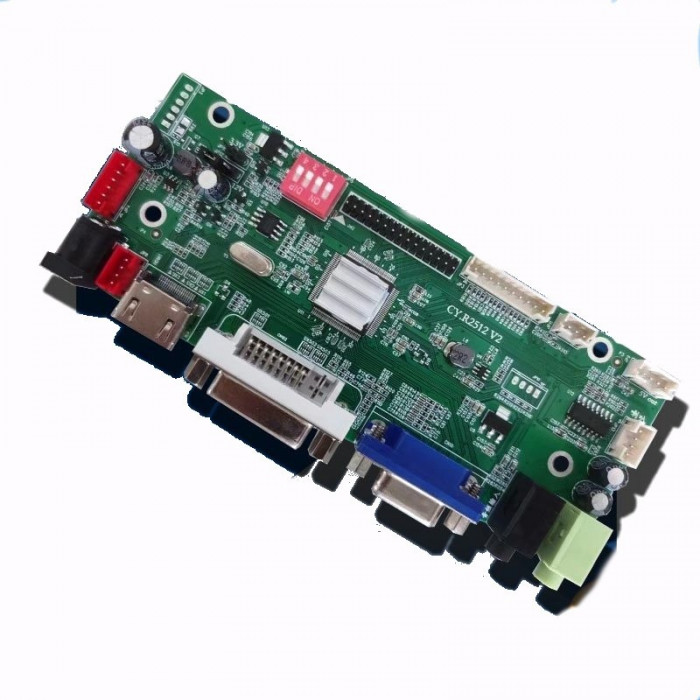

Універсальний скалер CY.R2512 (також відомий під маркуванням основного чіпа M.NT68676.2A) — це плата управління, призначена для пожвавлення РК-матриць від ноутбуків або моніторів. Вона перетворює вхідний відеосигнал у формат, зрозумілий матриці, дозволяючи перетворити стару панель на повноцінний монітор.
Основні характеристики
Чіпсет: Novatek NT68676 (високопродуктивний контролер з підтримкою аудіо).
Вхідні інтерфейси:
HDMI: Цифровий вхід (відео + звук).
VGA (D-Sub): Аналоговий вхід для ПК.
DVI: Цифровий відеовхід.
Audio In/Out: Роз'єм 3.5 мм для введення звуку та виходу на навушники/колонки.
Максимальна роздільна здатність: Full HD 1920x1080).
Інтерфейс матриці: LVDS (1ch/2ch, 6-bit/8-bit).
Живлення: DC 12V (рекомендований струм від 2A до 4A залежно від розміру матриці).
Ключові особливості
Універсальність: Підходить для більшості матриць зі світлодіодним (LED) або ламповим (CCFL) підсвічуванням (для CCFL буде потрібний додатковий інвертор).
Налаштування напруги: На платі зазвичай присутня перемичка (джампер) для вибору напруги живлення матриці: 3.3V, 5V або 12V. Це критично важливий параметр – неправильне встановлення може спалити матрицю.
Підтримка звуку: Плата має вбудований підсилювач, що дозволяє підключати динаміки безпосередньо до гнізда на платі.
Прошивка: Хоча плата вважається універсальною, для коректної роботи з конкретною роздільною здатністю матриці може знадобитися оновлення ПЗ через програматор або (у деяких версіях) вибір роздільної здатності кнопками.
Комплектація (стандартна)
При покупці набору для збирання зазвичай входять:
Сама плата CY.R2512.
Шлейф LVDS (підбирається під конкретну модель матриці).
Кнопкова панель керування з ІЧ-приймачем.
Пульт дистанційного керування (опціонально).
Важливо: Перед підключенням обов'язково перевірте DataSheet вашої матриці, щоб правильно виставити напругу живлення і вибрати відповідний шлейф LVDS.
